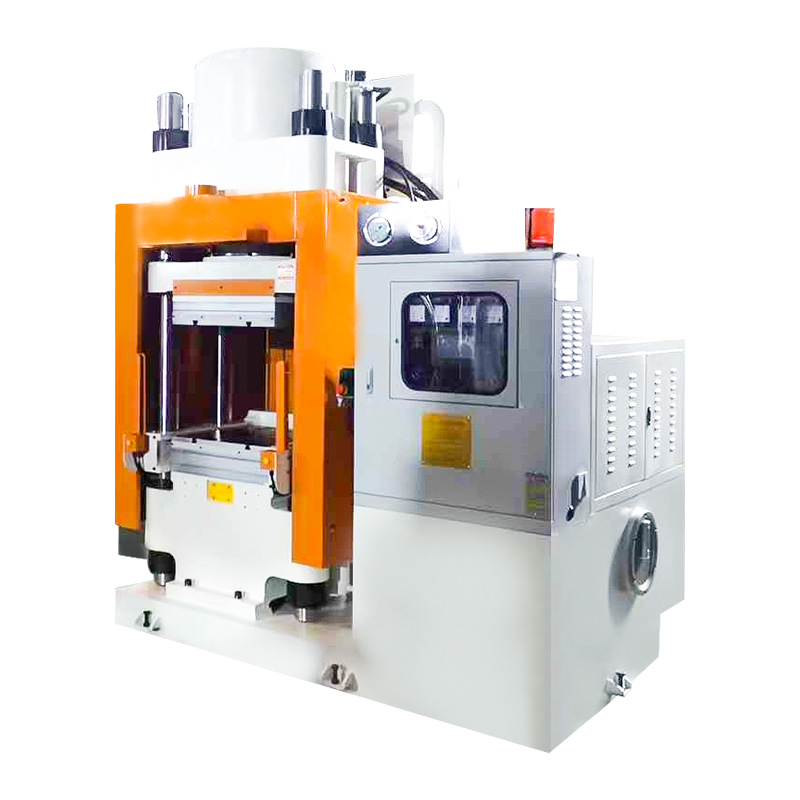

Kallpressformningsmaskin

I tillverkningsprocessen för friktionsbromsbelägg intar kallpressformning en kritisk mellanposition mellan råmaterialberedning och slutlig varmpresshärdning. A kallpressformningsmaskin är specialiserad utrustning utformad för att komprimera lös friktionsmaterialblandning till en koherent, dimensionsstabil förform under kontrollerat hydraultryck vid eller nära omgivningstemperatur utan den förhöjda värmen som driver den härdplasthärdningen i det sista varmpresssteget. Att förstå vad en kallpressformningsmaskin gör och varför detta mellansteg är så värdefullt i högkvalitativ bromsbeläggproduktion, är startpunkten för att uppskatta dess roll i den övergripande tillverkningsprocessen.

Friktionsmaterialblandningen som används vid tillverkning av bromsbelägg är en komplex blandning av förstärkningsfibrer, friktionsmodifierare, smörjmedel, slipmedel och härdplastbindemedel, vanligtvis i pulver- eller granulärform efter blandning. I detta lösa tillstånd har blandningen dålig dimensionsstabilitet och mycket varierande lokal densitet, vilket gör den olämplig för direkt laddning i en varmpressform utan förkonsolidering. Att direkt ladda lös blandning i en varmpressform kan resultera i ojämn fyllning, luftinneslutning och tryckgradienter under varmpressningscykeln som ger densitetsvariationer i den härdade dynan. Kallpressformningsmaskinen löser detta problem genom att förkonsolidera blandningen till en stabil förform innan den går in i varmpressen, vilket skapar förutsättningar för enhetlig densitet och felfri härdning i slutskedet.

Formningscykeln för kallpress: steg för steg

Arbetscykeln för en kallpressformningsmaskin börjar med den kontrollerade laddningen av en exakt vägd laddning av friktionsmaterialförening i formhåligheten. Laddningsviktens noggrannhet i detta skede är kritiska variationer i laddningsvikten översätts direkt till tjockleks- och densitetsvariationer i den färdiga förformen, som sedan förs genom varmpresshärdningssteget till den färdiga bromsbelägget. Kallpressformningsmaskiner av hög kvalitet använder automatiska vägnings- och dispenseringssystem som levererar sammansatta laddningar inom snäva vikttoleranser, vilket eliminerar variationen som manuell laddning introducerar.

När formen väl har laddats, stänger kallpressformningsmaskinen pressplattan på formen med en kontrollerad hastighet och anbringar hydrauliskt tryck progressivt på den sammansatta ytan. Under den inledande fasen av pressningen omarrangeras de lösa sammansatta partiklarna och packas ihop eftersom hålrum mellan partiklarna elimineras. Luft som är instängd i blandningen måste tillåtas strömma ut genom formventilationssystemet under denna fas, en för snabb tryckförslutning fångar luft i presskroppen, vilket skapar porositetsdefekter som överlever varmpresshärdningssteget och uppträder som svaga punkter i den färdiga bromsbelägget.

När pressningen fortsätter och hålrummen mellan partiklarna stängs, ökar trycket som krävs för att uppnå ytterligare förtätning snabbt. Kallpressformningsmaskinen applicerar ett definierat maximalt tryck typiskt i intervallet 50 till 200 megapascal beroende på sammansättningssammansättning och dynaspecifikation och håller detta tryck under en kontrollerad uppehållsperiod som gör att de sammansatta partiklarna kan konsolideras helt. Vid slutet av uppehållsperioden frigörs pressen med en kontrollerad dekompressionshastighet och den formade förformen kastas ut från formen, redo för överföring till varmpresshärdningssteget. Hela kallpressningscykeln slutförs vanligtvis på 15 till 60 sekunder per hålighet, vilket gör det till en högkapacitetsoperation som kan anpassas till kapaciteten hos flera nedströms varmpressenheter.

Nyckelkomponenter i en kallpressformningsmaskin

De huvudsakliga funktionella komponenterna i en kallpressformningsmaskin inkluderar den hydrauliska kraftenheten, pressramen och pressplattan, form- och utmatningssystemet, styrsystemet och gränssnittet för laddning och dispensering av blandningen. Den hydrauliska kraftenheten genererar det kontrollerade trycket som driver pressningsoperationen, och dess specifikation för maximalt tryck, flödeshastighet, kontrollventiltyp och kylsystem bestämmer maskinens förmåga att utföra exakta tryckprofiler över en rad formstorlekar och blandningstyper.

Pressramen måste tillhandahålla den strukturella styvheten som är nödvändig för att överföra den fulla nominella hydrauliska kraften till formen utan avböjning, vilket bibehåller plattans parallellitet under hela pressslaget. Styrpelarens design och precision, som i alla pressmaskintillämpningar, är centrala för att uppnå den konsistens för valsens inriktning som enhetlig förformdensitet kräver. Formutkastningssystemet som trycker ut den formade förformen ur formhåligheten i slutet av presscykeln utan att skada dess yta eller kanter måste utformas för den specifika preformens geometri och materialegenskaper som bearbetas, eftersom förformarna i detta skede av processen är mekaniskt ömtåliga och lätt skadas av överdriven utstötningskraft eller felinriktade utstötningsstift.

Kallpressning vs. direkt varmpressning: När kallformning ger mervärde

Inte alla produktionsprocesser för bromsbelägg inkluderar ett dedikerat kallpressningssteg. Vissa tillverkare pressar direkt från lös blandning i varmpressformen i ett steg. Att förstå när kallpressformning tillför tillräckligt värde för att motivera det ytterligare processsteget och investeringar i utrustning är en viktig faktor för produktionsingenjörer som designar eller optimerar en bromsbeläggstillverkningslinje. Kallpressformning levererar det största värdet i applikationer där friktionsmaterialblandningen har dåliga flödesegenskaper som förhindrar enhetlig formfyllning under direkt varmpressbelastning, där bromsbeläggsgeometrin är komplex med betydande tjockleksvariationer eller djupa urtag som skapar differentiell fyllning, där produktionsvolymerna är tillräckligt höga för att genomströmningsfördelen med förformade laddningar laddas snabbare ut i stegvisa gjutformar eller likformiga gjutformar i varmpressningsprocessen eller den högsta möjliga tjockleken. och mikrostruktur krävs av en krävande specifikation. För produktion av högkvalitativa bil-, kommersiella fordon och järnvägsbromsbelägg gäller vanligtvis alla dessa villkor, vilket förklarar den utbredda användningen av kallpressformningsmaskiner i branschens ledande tillverkningsverksamhet.

Enhetlig materialfördelning det jämna arrangemanget av alla sammansatta beståndsdelar genom hela den formade preformvolymen, med konsekvent lokal densitet och sammansättning vid varje punkt är det primära kvalitetsresultatet som en kallpressformningsmaskin måste leverera. För att uppnå äkta likformighet krävs noggrann hantering av hela processen från beredning av blandning till formladdning, pressning och utkastning, med maskinens designfunktioner som samverkar för att skapa förhållanden som gynnar jämn fördelning i varje steg.

Formdesign och dess bidrag till distributionslikformighet

Formen som används i en kallpressformningsmaskin är inte en passiv behållare, dess design påverkar aktivt hur massan fördelar sig under pressningen. Formkavitetens geometri måste utformas så att massan fyller alla områden jämnt när pressen stängs, utan att skapa preferentiella flödesvägar som koncentrerar massan i vissa områden samtidigt som andra lämnar relativt glesa. För bromsbeläggsgeometrier med avfasningar, slitsar eller fästfunktioner måste formkonstruktionen ta hänsyn till hur massan flyter runt dessa delar under pressbelastning och säkerställa att trycket överförs jämnt till alla ytor.

Formventilation är lika viktig för jämn distribution. När pressen stängs och hålrum mellan partiklar kollapsar måste luft kunna strömma ut snabbt och jämnt genom formventilationssystemet. Otillräcklig ventilering orsakar mottryck som motstår sammansättningskonsolidering i dåligt ventilerade områden, vilket skapar lokala densitetsbrister. Kvalitetsformar för kallpressformningsmaskiner inkluderar noggrant utformade ventilationskanaler eller sintrade ventilationsinsatser som tillåter luft att rinna fritt under pressning utan att tillåta massa att spruta ut ur formhåligheten.

Kontrollerad presshastighet och dess effekt på sammansatt flöde

Hastigheten med vilken kallpressformningsmaskinen applicerar tryck på blandningen har en direkt och signifikant effekt på hur likformigt blandningen fördelar sig i formen. Om pressen stänger för snabbt, hinner inte massan flöda för att fylla avlägsna områden i formhåligheten innan konsolideringen börjar, vilket resulterar i densitetsgradienter mellan välfyllda centrala områden och glest fyllda perifera områden. Snabbpressning fångar också in luft i presskroppen innan den kan komma ut genom ventilationssystemet, vilket skapar porositet som kvarstår genom härdningssteget med varmpress.

A kallpressformningsmaskin med programmerbar pressningshastighetskontroll gör det möjligt för pressingenjören att definiera en flerfas pressprofil: en långsam initial inflygningsfas som gör att blandningen kan börja distribueras under lätt tryck, en kontrollerad mellanfas som fortsätter distributionen samtidigt som konsolideringen initieras, och en slutlig högtrycksfas som uppnår målförformdensiteten. Detta profilbaserade tillvägagångssätt för presshastighetshantering är ett av de mest effektiva verktygen för att uppnå enhetlig fördelning över ett brett utbud av sammansatta formuleringar och formgeometrier.

Prestandafaktorer för enhetlig distribution: Jämförelsetabell

Följande tabell sammanfattar nyckelfaktorerna som påverkar materialfördelningens enhetlighet i kallpressformningsmaskiner, identifierar mekanismen för varje effekt och designen eller processegenskaperna som adresserar den.

Rollen av föreningsberedningen för att stödja distributionslikformighet

Enhetlig materialfördelning i utmatningen av kallpressformningsmaskinen börjar uppströms i blandningsberedningen. En friktionsmaterialblandning som har blandats jämnt, med alla beståndsdelar jämnt fördelade över hela satsen, ger starttillståndet som gör att kallpressformningsmaskinen kan leverera enhetlig preformkvalitet. En blandning med segregering där tyngre partiklar har lagt sig bort från lättare partiklar under lagring eller hantering kommer att producera förformar med sammansättningsvariationer som påverkar friktions- och slitageegenskaper oavsett hur väl pressningsoperationen utförs. Kallpressformningsmaskinen fungerar därför mest effektivt som en del av ett komplett processsystem där blandningsframställning och hanteringsmetoder är utformade för att bibehålla blandningslikformighet ända fram till punkten för formladdning.

Frågan om varför pressning vid låg temperatur i motsats till direkt varmpressning av blandningen i ett enda högtemperatursteg ger starkare och mer pålitliga bromsbelägg är en som går till kärnan i materialvetenskapen för värmehärdande friktionskompositer. Svaret handlar om hur värmehärdande hartssystem reagerar på den kombinerade appliceringen av värme och tryck, och de specifika fördelarna med att separera dessa två processingångar genom att applicera tryck först vid låg temperatur och sedan applicera värme under ett efterföljande dedikerat härdningssteg ger högsta möjliga densitet och strukturella integritet i den färdiga dynan.

Det termohärdande hartsbeteendet vid låg vs. hög temperatur

Termohärdande hartser bindemedelssystemen som används i praktiskt taget alla högpresterande bromsbeläggsblandningar genomgår ett karakteristiskt viskositet-temperaturbeteende som är centralt för att förstå varför lågtemperaturpressning är fördelaktig. Vid rumstemperatur är de flesta härdplaster fasta eller halvfasta, med hög viskositet som förhindrar betydande flöde. När temperaturen ökar, passerar hartset genom en mjukningsfas där viskositeten sjunker och hartset blir tillräckligt flytande för att väta ytorna på förstärkningsfibrer och fyllmedelspartiklar och flöda under tryck. Vid högre temperaturer börjar tvärbindningsreaktionen och hartset omvandlas irreversibelt från en viskös vätska till en styv värmehärdande fast substans.

I en enstegs direkt varmpressprocess laddas blandningen i en uppvärmd form där den samtidigt pressas och härdas. Problemet med detta tillvägagångssätt är att hartset börjar härda innan föreningen har haft möjlighet att konsolidera helt och uppnå maximal densitet under tryck. När härdningen väl har börjat motstår den ökande hartsviskositeten det flöde som behövs för fullständig förtätning, och eventuella hålrum eller lågdensitetszoner som finns när härdningen startar låses in i den färdiga dynans struktur. Kallpressformningsmaskinen undviker detta problem genom att konsolidera blandningen till maximal densitet innan någon härdning inträffar, vilket säkerställer att varmpresshärdningssteget börjar med en helt tät, hålrumsfri förform snarare än en lös, delvis konsoliderad laddning.

Defektminskning genom förkonsolidering

De defekter som oftast observeras i bromsbelägg tillverkade utan ett kallpressbildande stegporositet, delaminering, ythålrum och inre sprickor är alla relaterade till ofullständig konsolidering under pressfasen. Genom att applicera kontrollerat tryck på blandningen vid låg temperatur i en kallpressformningsmaskin innan någon härdning påbörjas, åtgärdas dessa defekter vid källan. Porositet elimineras eftersom hela uppehållstiden för kallpressningscykeln är tillgänglig för luftutdrivning och hålighetsförslutning utan den konkurrerande effekten av hartshärdning som skulle frysa hålrum på plats. Delamineringstendensen minskar eftersom förformen kommer in i varmpressen som en koherent bunden presskropp snarare än en lös laddning som måste konsolideras och bindas samtidigt.

De hållfasthetsförbättringar som uppnås genom förkonsolidering av kallpressformning är mätbara och betydande. Bromsbelägg producerade via kallpressformning följt av varmpresshärdning visar konsekvent högre tryckhållfasthet, högre skjuvhållfasthet vid bindningslinjen mellan friktionsmaterial och stödplatta och förbättrad motståndskraft mot termisk utmattningssprickning jämfört med motsvarande belägg framställda genom direkt varmpressning. Dessa egenskapsförbättringar leder direkt till längre livslängd, mer konsekvent bromsprestanda över beläggens livslängd och lägre risk för för tidigt fel i krävande applikationer.

Optimerad härdning i efterföljande varmpressningsskede

När en helt konsoliderad kallpressad förform laddas i varmpressformen, börjar härdningsprocessen från ett mycket gynnsammare startförhållande än vad som är möjligt med en lös sammansatt laddning. Hartset har redan förts i intim kontakt med alla förstärkande fibrer och fyllmedelspartiklar under kallpressningskonsolideringen, så att när värme appliceras kan hartset börja tvärbinda omedelbart utan att först behöva väta tidigare torra ytor. Detta innebär att varmpresscykeln kan vara kortare och kan använda en mer exakt kontrollerad temperaturprofil optimerad för härdning snarare än för samtidig konsolidering och härdning, vilket i sin tur ger en mer likformigt härdad dyna med mer konsekventa mekaniska egenskaper.

Ningbo Delidong Machinery Technology Co., Ltd ., ett proffs Tillverkare av kallpressformningsmaskiner med lång erfarenhet av friktionsmaterialproduktionsutrustning, designar sina kallpressformningsmaskiner specifikt för att optimera förkonsolideringsförhållandena som möjliggör detta överlägsna härdningsresultat med varmpress. Företagets ingenjörsexpertis, uppbackad av flera uppfinningspatent och dess status som ett nationellt högteknologiskt företag, återspeglas i den precisionstryckstyrning, de programmerbara pressprofilerna och de automatiserade sammansättningssystemen som ingår i dess produktsortiment för kallpressformningsmaskiner.

Långsiktig styrka och slitstyrka: fördelen med kall press

Styrkeförbättringarna som tillhandahålls av kallpressformning sträcker sig utöver de ursprungliga mekaniska egenskaperna hos den färdiga dynan, de påverkar också hur dynans egenskaper utvecklas under dess livslängd. En belägg med högre initial densitet och mer fullständig, enhetlig hartshärdning är mer motståndskraftig mot den kompressionsutmattning som ackumuleras i bromsbelägg genom upprepade bromscykler med hög energi. Den tätare, tomrumsfria mikrostrukturen motstår sprickinitierings- och utbredningsmekanismerna som orsakar progressiv styrkaförlust under drift, vilket bibehåller dynans strukturella integritet under en längre del av dess totala livslängd.

Slitstyrkan gynnas på liknande sätt av den förbättrade mikrostrukturen som uppnås genom kallpressformning. Högre densitet innebär att friktionsytan presenterar mer material per ytenhet till bromsgränssnittet, vilket minskar slitaget per bromscykel. En jämnare fördelning av hårda nötande partiklar genom dynans tvärsnitt säkerställer att friktionsytan bibehåller konsekvent yttopografi när den slits, snarare än att utveckla de lokala hårda och mjuka zonerna som orsakar ojämna slitagemönster och friktionskoefficientinstabilitet. För applikationer där konsekvent, förutsägbar livslängd för bromsbeläggsslitage är ett nyckelprestandakrav eftersom det är i hela sortimentet av fordons-, kommersiella fordon och järnvägstillämpningar är kallpressformningsmaskinens bidrag till slitstyrkan en direkt och praktiskt taget betydande fördel.

Ningbo Delidong Machinery Technology Co., Ltd., som en professionell fabrik för kallpressformningsmaskiner med en stark meritlista när det gäller att leverera bromskomponenttillverkare både nationellt och internationellt, kombinerar ingenjörsförmåga med lyhörd service efter försäljning, inklusive installation, utbildning och tillgänglighet av reservdelar för att säkerställa att kunderna upprätthåller de fulla prestandafördelarna med sin kallpressningsutrustning under hela dess livslängd. Företagets medlemskap i China Friction Material Association och dess sedan länge etablerade industripartnerskap återspeglar den praktiska valideringen av dess kallpressformningsmaskiner i verkliga produktionsmiljöer, vilket gör det till en pålitlig partner för tillverkare som vill höja sin bromsbeläggskvalitet genom processkonstruerad kallpressförkonsolidering.
