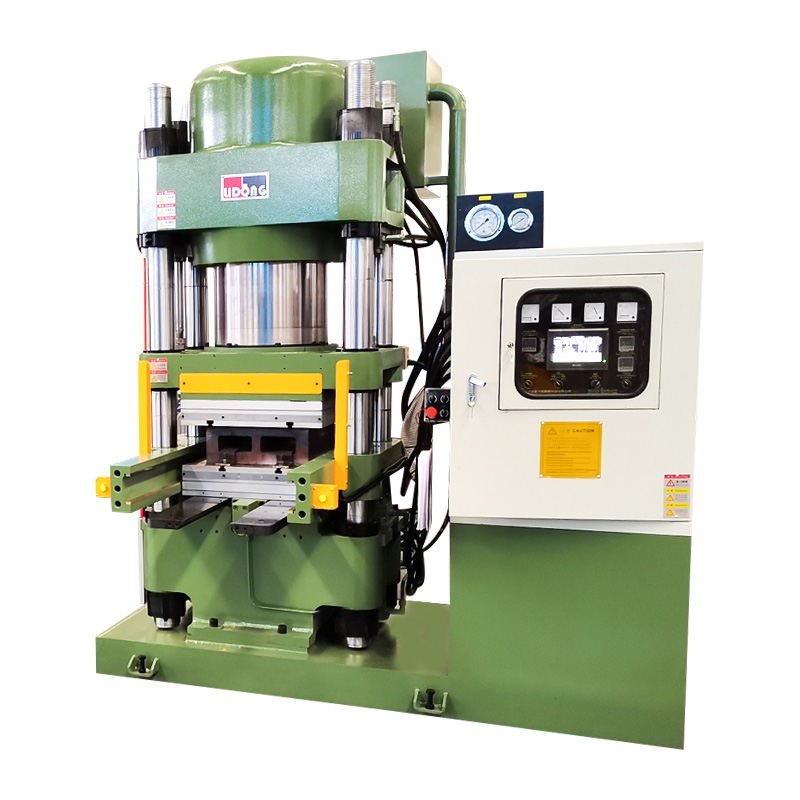

Tåg bromssko pressmaskin

A tågbromsskopressmaskin är en kritisk del av tillverkningsutrustning vars prestanda direkt bestämmer kvaliteten, konsistensen och långsiktiga tillförlitligheten hos bromsbackarna som den producerar. Tågbromsbackar fungerar under extrem mekanisk påfrestning och absorberar den kinetiska energin hos tungt lastade järnvägsfordon som färdas i hastighet och konsekvenserna av en undermålig bromsback i drift kan bli allvarliga. Detta gör valet av rätt pressmaskin för tågbromsbackar till ett av de mest följdriktiga upphandlingsbeslut en bromskomponenttillverkare kan fatta. Att förstå vilka egenskaper som verkligen betyder något, och varför, är grunden för ett välinformerat köpbeslut.

Kärnfunktionen hos en tågbromsskopressmaskin är att applicera kontrollerat, konsekvent hydrauliskt tryck på en komposit- eller friktionsmaterialblandning placerad i en exakt bearbetad form, vilket formar materialet till en färdig bromsback med korrekt densitet, dimensioner och mekaniska egenskaper. Varje designfunktion hos en kvalitetspressmaskin för tågbromsbackar är inriktad på att uppnå detta resultat på ett tillförlitligt, upprepat sätt och med ett minimum av slöseri under långa produktionsserier. De egenskaper som skiljer högpresterande maskiner från lämpliga kan grupperas i fyra huvudkategorier: trycksystemsdesign, strukturell styvhet, kontrollsystemkapacitet och formkompatibilitet.

Trycksystemdesign: Flytande oljecylinderteknik

Det hydrauliska trycksystemet är hjärtat i alla tågbromsskopressmaskiner, och utformningen av oljecylinderarrangemanget är den tekniskt mest betydelsefulla skillnaden mellan konkurrerande produkter. Konventionella pressmaskiner använder fasta cylindrar som applicerar kraft från en enda riktning, vilket skapar en inneboende risk för ojämn tryckfördelning över formytan, särskilt i formar med flera håligheter som används för produktion av stora volymer. Denna ojämnhet manifesterar sig som densitetsvariation inom den färdiga bromsbacken, vilket i sin tur ger inkonsekventa slitageegenskaper och potentiellt för tidigt driftsavbrott.

Den flytande oljecylinderns design adresserar denna begränsning i grunden. I ett flytande cylinderarrangemang är cylindern fri att självinrikta sig i förhållande till formytan när tryck appliceras, vilket automatiskt kompenserar för mindre variationer i materialtjocklek, formslitage och dimensionstoleranser som ackumuleras över tiden i alla produktionsmiljöer. Resultatet är tryckfördelning som förblir konsekvent över hela formytan under presscykeln, oavsett det specifika tillståndet för en enskild form eller de små variationer som oundvikligen uppstår mellan produktionssatser. För tillverkning av tågbromsbackar där dimensions- och densitetskonsistenskraven är noggrant specificerade är den flytande oljecylinderns design inte en lyxfunktion utan en grundläggande teknisk nödvändighet.

Strukturell styvhet och ramkonstruktion

Ramen på en pressmaskin för tågbromsar måste motstå den fulla hydrauliska presskraften med försumbar nedböjning under miljontals presscykler under utrustningens livslängd. Ramnedböjning under belastning är fienden till konsekvent produktkvalitet: även små mängder böjning i pressramen leder direkt till tryckfördelningsojämnheter vid formytan. Kvalitetspressmaskiner för tågbromsbackar använder tunga svetsade stålramkonstruktioner med exakt bearbetade styrpelare och plattor som upprätthåller inriktningstoleranser under full märklast.

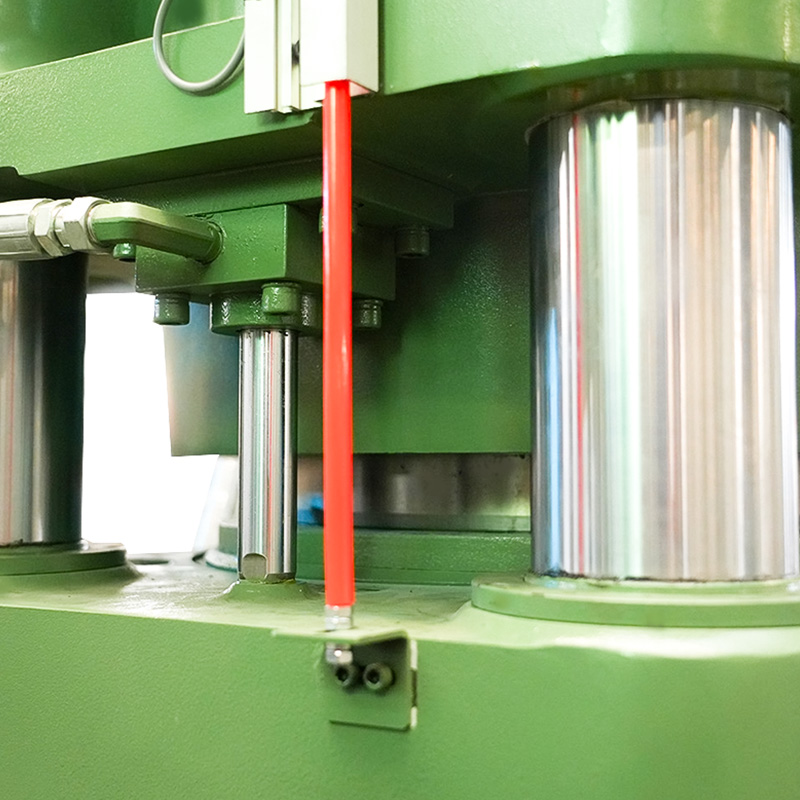

Styrpelarsystemet, typiskt fyra kolumner anordnade vid pressvalsens hörn, är särskilt viktigt för att upprätthålla parallell inriktning av pressvalsen under hela pressslaget. Kolumndiameter, ythårdhet och smörjsystemsdesign bidrar alla till det långsiktiga underhållet av inriktningsnoggrannheten. I en väldesignad tågbromsskopressmaskin är slitaget på styrpelaren förutsägbart och hanterbart genom planerat underhåll, snarare än en oförutsägbar källa till variationer i produktkvaliteten.

Styrsystemsförmåga och processprogrammerbarhet

Moderna tågbromsskopressmaskiner är utrustade med programmerbara styrsystem som gör det möjligt för förare att definiera och lagra kompletta pressprogram som specificerar hydrauliska tryckprofiler, temperaturinställningar, pressningstid, uppehållstid vid maximalt tryck och dekompressionshastigheter. Möjligheten att lagra och återkalla dessa program med precision är avgörande för produktionsmiljöer där flera bromsbacksspecifikationer tillverkas på samma maskin, och där processkonsistens från skift till skift och operatör till operatör är ett kvalitetskrav.

Avancerade PLC-baserade styrsystem med pekskärmsgränssnitt gör att processparametrar kan ställas in med precision, övervakas i realtid och loggas automatiskt för kvalitetsspårbarhet. Larm- och feldetekteringssystem som identifierar avvikelser från programmerade parametrar under presscykeln och stoppar maskinen innan en defekt del tillverkas är en betydande kvalitetssäkringsfunktion som minskar skrot- och omarbetningskostnader i högvolymproduktion.

Formkompatibilitet och snabbbytessystem

En tågbromsskopressmaskin är bara så mångsidig som dess förmåga att tillgodose de olika formkonfigurationer som krävs för bromsbacksspecifikationerna i produktionen. Viktiga överväganden inkluderar den maximala formstorleken som maskinen kan acceptera, dagsljusöppningen mellan tryckplattorna när pressen är helt öppen, formytans yta och formmonterings- och inriktningssystemet som används. Snabbbyte av formsystem med standardiserade monteringsgränssnitt, hydraulisk formklämning och förinställda inriktningsfunktioner minskar tiden för formbyte avsevärt jämfört med manuella nedskruvningssystem, vilket har en direkt inverkan på flexibiliteten i produktionsschemaläggningen och den totala utrustningens effektivitet.

Konsekvent tryckfördelning är utan tvekan det enskilt viktigaste prestandakravet för en tågbromsskopressmaskin, eftersom det är den fysiska mekanismen genom vilken alla nyckelkvalitetsattributen för den färdiga bromsbackens dimensionsnoggrannhet, materialdensitet, mekanisk styrka och slitageegenskaper etableras. Att förstå de tekniska principerna bakom tryckkonsistens i pressmaskindesign avslöjar varför vissa tekniska egenskaper inte är förhandlingsbara i högkvalitativ produktionsutrustning.

Fysiken för tryckfördelning i formpressning

När en tågbromsskopressmaskin stänger på en laddad form, måste den hydrauliska kraften som appliceras av cylindern överföras genom plattan och formstrukturen till materialsammansättningen jämnt. I ett idealiskt system får varje punkt på formytan exakt samma tryck per ytenhet. I praktiken kräver att uppnå detta ideal noggrann uppmärksamhet på plattavböjning, cylinderinriktning, formdesign och sammansatta flödesegenskaper i formhåligheten.

Plattavböjning är en av de viktigaste källorna till tryckojämnhet i pressmaskiner. När en hydraulisk kraft appliceras i mitten av en vals (med en enda central cylinder, som i många konventionella konstruktioner), böjs plattan något, med mitten avböjande mer än kanterna. Denna avböjning gör att materialet i mitten av formen får mer tryck än materialet vid kanterna, vilket resulterar i en bromsback med högre densitet i mitten än i periferin. I formar med flera kaviteter innebär denna effekt att kaviteter placerade i mitten av formen ger tätare delar än de vid kanterna, en systematisk inkonsekvens som är svår att eliminera genom enbart processjustering.

Hur flytande cylinderdesign löser inriktningsproblemet

Den flytande oljecylinderdesignen som används i högpresterande tågbromsskopressmaskiner tar upp både inriktningen och lastfördelningsaspekterna av tryckkonsistens samtidigt. Genom att tillåta cylindern att självinrikta sig mot formytan istället för att fixeras i ett läge som kanske inte perfekt matchar formens orientering, säkerställer den flytande designen att den hydrauliska kraftvektorn alltid är vinkelrät mot formytan. Detta eliminerar de laterala kraftkomponenter som utvecklas när en fast cylinder pressar mot en form som inte är perfekt vinkelrät mot cylinderaxelns komponenter som skapar skjuvspänning i materialblandningen och bidrar till densitetsgradienter i den färdiga delen.

I applikationer med flera kaviteter använder vissa tågbromsskopressmaskiner flera oberoende kontrollerade hydraulcylindrar en per formhålighet eller en per sektion av en stor form snarare än en enda central cylinder. Detta arrangemang gör att trycket som appliceras på varje kavitet eller sektion kan justeras individuellt, vilket kompenserar för formslitagevariationer och materialsammansättningsflödesskillnader som utvecklas i specifika områden av en stor form under dess produktionslivslängd.

Temperaturuniformitet och dess roll i tryckrespons

I varmpressapplikationer där bromsbacksmassan pressas vid förhöjd temperatur för att initiera vulkaniserings- eller härdningsreaktionen som ger den färdiga delen dess mekaniska egenskaper är temperaturlikformighet över formytan lika viktig som trycklikformighet. Temperaturgradienter över formplattan gör att materialblandningen når sin härdningstemperatur vid olika tidpunkter i olika områden av formen, vilket resulterar i skillnader i flödesegenskaper, härdningsgrad och slutligen i den färdiga bromsbackens densitet och mekaniska egenskaper.

Kvalitetspressmaskiner för tågbromsbackar för varmpressapplikationer använder elektriskt uppvärmda tryckplattor med flera oberoende uppvärmningszoner, temperaturavkänning på flera punkter över tryckplattans yta och PID (proportional-integral-derivative) temperaturkontrollslingor som upprätthåller börvärdestemperaturer med precision. Kombinationen av enhetlig temperatur och konsekvent hydrauliskt tryck skapar förutsättningar för en verkligt konsekvent bromsbacksproduktion över hela området av stora formar och över längre produktionsserier.

Jämförelsetabell för tryckfördelningsprestanda

Följande tabell jämför tryckfördelningsprestandaegenskaperna för olika cylinderdesignmetoder som används i tågbromsskopressmaskiner, och belyser de tekniska avvägningarna mellan konventionella och avancerade konstruktioner.

Övergången från manuellt manövrerade till automatiserade tågbromsskopressmaskiner representerar en av de mest betydande kapacitetsuppgraderingarna som finns tillgängliga för bromskomponenttillverkare. Automatisering i samband med pressning av bromsbackar omfattar ett brett spektrum av teknologier från grundläggande PLC-kontroll av presscykeln till helt integrerade tillverkningsceller med robotisk materialhantering, automatiserad formlastning och lossning, kvalitetsmätning i processen och hantering av produktionsdata i realtid. Varje nivå av automatisering ger specifika effektivitetsfördelar, och att förstå hela omfattningen av vad automatiserade system erbjuder hjälper tillverkare att identifiera var automationsinvesteringar ger störst avkastning.

Cykeltidsoptimering genom programmerade pressprofiler

Den mest omedelbara effektivitetsfördelen med automatisering i en tågbromsskopressmaskin är förmågan att utföra optimerade presscykelprofiler med precision och repeterbarhet som manuell drift inte kan matcha. En presscykel inkluderar typiskt en snabb inflygningsfas (där plattan rör sig snabbt mot formen innan materialkontakt), en kontrollerad pressningsfas (där trycket byggs upp med en specificerad hastighet), en uppehållsfas (där maximalt tryck bibehålls under en specificerad tid för att tillåta materialflöde och initial härdning) och en kontrollerad dekompressionsfas (där trycket släpps i en hastighet som förhindrar delaminering eller ytdefekter). Manuellt styrda maskiner förlitar sig på operatörens bedömning och svarstid för att utföra dessa faser, vilket introducerar variationer i cykellängd och processparametrar som direkt påverkar produktens konsistens.

En automatiserad tågbromsskopressmaskin utför varje fas av presscykeln enligt programmerade parametrar, med svarstider mätta i millisekunder snarare än de sekunder som kännetecknar manuellt ingrepp. Denna precision gör att cykeltiderna kan minimeras med den kortaste uppehållstiden som konsekvent producerar delar som uppfyller specifikationerna, snarare än de konservativa uppehållstiderna som operatörer tenderar att använda manuellt för att säkerställa överensstämmelse som direkt ökar maskinens genomströmning utan att kompromissa med produktkvaliteten.

Materialutnyttjande och avfallsminskning

Automatiserade system optimerar materialutnyttjandet i drift av tågbromsskopressmaskiner genom att säkerställa att den exakta specificerade laddningsvikten av blandningen används för varje presscykel, och att pressparametrarna exekveras tillräckligt konsekvent för att minimera produktionen av delar som inte uppfyller specifikationerna som måste skrotas eller omarbetas. Manuella operationer är benägna att ladda viktvariationer operatörer som laddar massa för hand introducerar viktvariationer som resulterar i dimensionsvariationer i den färdiga delen och att processparametervariationer som ökar skrothastigheten.

Automatiserade blandningssystem som använder vägtappar eller förvägda blandningsladdningar eliminerar variationer i laddningens vikt vid källan. I kombination med processkonsistensen som levereras av programmerad presscykelkontroll, reducerar denna automatisering materialspill från skrot och omarbetning till en bråkdel av vad som är typiskt vid manuella operationer. För ett material som är lika kostsamt som högpresterande friktionsblandning, representerar denna avfallsminskning en betydande direkt kostnadsbesparing som på ett meningsfullt sätt bidrar till ekonomin för en automatiserad investering i tågbromsskopressmaskiner.

Integration med kvalitetsövervaknings- och spårbarhetssystem

Automatiserade tågbromsskopressmaskiner genererar processdata, hydrauliska tryckkurvor, temperaturloggar, cykeltidsregistreringar och avvikelsevarningar för varje producerad del. Dessa data kan fångas in automatiskt och kopplas till delidentifiering genom streckkods- eller RFID-system, vilket skapar en komplett spårbarhetspost som kopplar varje färdig bromsback till de specifika processparametrar under vilka den producerades. Denna spårbarhetsförmåga krävs alltmer av järnvägsindustrins kvalitetsstandarder och av slutkunder som behöver förtroende för tillverkningsprocessen bakom säkerhetskritiska komponenter.

Ningbo Delidong Machinery Technology Co., Ltd. är en professionell China Train Brake Shoe Press Machine Manufacturers med omfattande ingenjörsförmåga inom automatiserade presssystem för tillverkning av järnvägsbromskomponenter. Företaget har flera uppfinnings- och bruksmodellpatent och har erkänts som ett National High-Tech Enterprise-certifikat som återspeglar djupet av ingenjörsinvesteringar bakom dess produktsortiment för automatiserade tågbromsskopressmaskiner. Delidongs maskiner innehåller avancerad PLC-kontroll, processövervakning i realtid och dataloggningssystem som stödjer spårbarhetskraven för järnvägsindustrins kunder.

Robotintegration och full produktionscellautomation

De mest avancerade automatiserade tågbromsskopressmaskinerna integrerar själva pressen i en komplett tillverkningscell med robotmaterial som hanterar automatiserad blandningslastning från bulklagring, robotisk formlastning och lossning, dimensionskontroll i processen och automatiserad sortering av överensstämmande och icke-överensstämmande delar. Dessa helautomatiska celler arbetar kontinuerligt med minimalt operatörsingripande, vilket maximerar produktiv presstid och eliminerar arbetskostnaden och variationen i samband med manuella hanteringsoperationer.

Full automatisering möjliggör också konsekvent drift över flera skift utan den prestandavariation som uppstår mellan förare med olika kompetensnivåer och erfarenhet. I produktionsmiljöer med stora volymer där en bromsskopressmaskin för enstaka tåg kan förväntas producera tusentals delar per skift, översätts konsistensfördelarna med full automatisering direkt i lägre defektfrekvens, högre utbyte och lägre totalkostnad per del än vad någon nivå av manuell drift kan uppnå.

Långsiktig effektivitet: underhåll, drifttid och utrustningens livslängd

Automatiserade tågbromsskopressmaskiner är vanligtvis utformade med förutsägande och förebyggande underhållssystem som övervakar nyckelkomponenternas hydraultryck, oljetemperatur, cylindertätningens tillstånd, styr pelarsmörjning och det elektriska systemets prestanda och varnar underhållspersonalen för att utveckla problem innan de orsakar oplanerade stillestånd. Denna tillståndsövervakningsfunktion förvandlar underhåll från en reaktiv aktivitet till en proaktiv, vilket har stor inverkan på utrustningens tillgänglighet och produktionsschemats tillförlitlighet.

Som proffs Tågbromsskopressmaskinfabrik Delidong Machinery betjänar både inhemska och internationella marknader och tillhandahåller omfattande eftermarknadsstöd inklusive installation, operatörsutbildning, förebyggande underhållsprogram och reservdelstillgänglighet som säkerställer att kunderna kan upprätthålla effektivitetsfördelarna med sin automatiserade utrustning under hela dess operativa liv. Företagets engagemang för teknisk support, uppbackad av dess starka branschrykte och långvariga partnerskap med stora bromskomponenttillverkare, gör det till en pålitlig partner för järnvägskomponenttillverkare som investerar i automatiserad pressteknik. Kontinuerliga förbättringar genom integrering av de senaste globala designkoncepten säkerställer att Delidongs tågbromsskopressmaskiner bibehåller hög prestanda och stabilitet under år av krävande produktionsservice.
