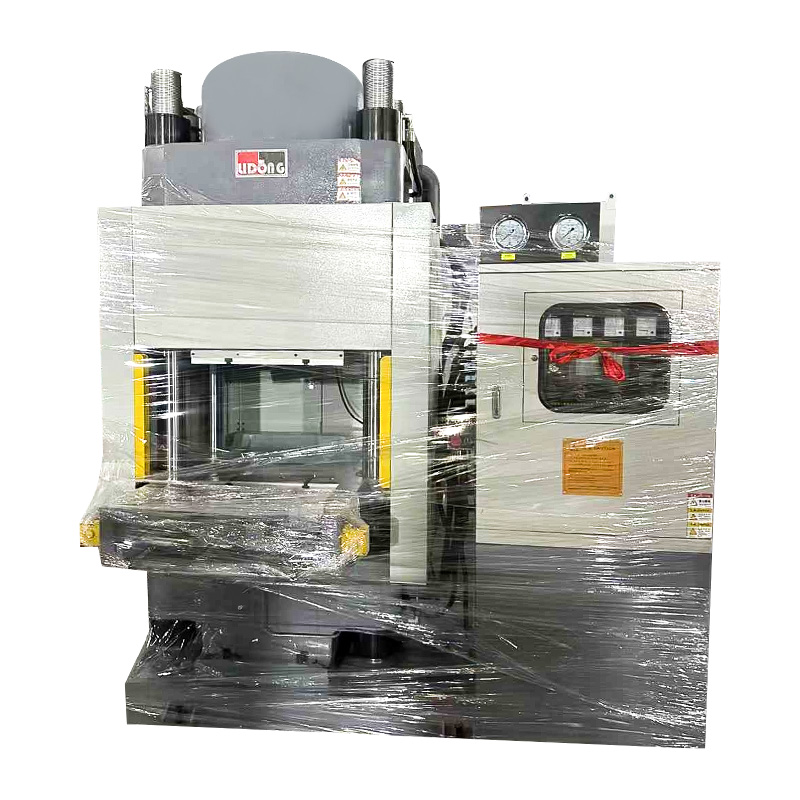

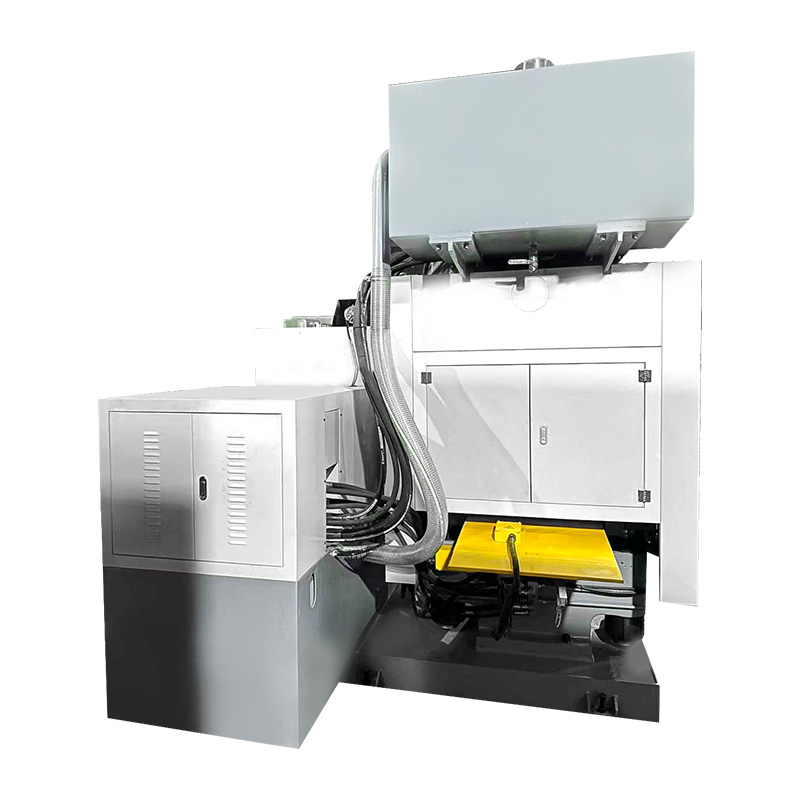

Höghastighetsskena bromsbeläggspressmaskin

Valet av rätt höghastighetståg bromsbelägg pressmaskin är ett beslut som får konsekvenser långt utanför produktionsgolvet. Höghastighetsrälsbromsbelägg är säkerhetskritiska komponenter, de är den primära mekanismen genom vilken tåg som färdas med hastigheter över 300 kilometer i timmen stoppas kontrollerat och maskinen som tillverkar dem måste kunna uppfylla de mest krävande precision, konsistens och tillförlitlighetsstandarder inom järnvägskomponenttillverkningsindustrin. En väl vald höghastighetsrälsbromsbeläggspressmaskin är inte bara ett produktionsverktyg; det är grunden för en tillverkares förmåga att uppfylla de stränga certifierings- och kvalitetskrav som höghastighetstågsoperatörer över hela världen ställer på varje bromskomponent som kommer in i deras leveranskedja.

För att förstå vad som skiljer en lämplig höghastighetsrälsbromsbeläggspressmaskin från en otillräcklig sådan krävs förtrogenskap med både de tekniska kraven för pressprocessen och de specifika kraven för höghastighetsrälsbromsbeläggsspecifikationer. Till skillnad från konventionella bromsbelägg för bil- eller spårvägsapplikationer måste bromsbelägg för höghastighetståg fungera tillförlitligt över ett mycket bredare spektrum av driftsförhållanden från lätt färdbromsning vid måttlig hastighet till nödstopp från maxhastighet och måste göra det med en konsistens av friktionskoefficient, slitagehastighet och tryckhållfasthet som inte lämnar något utrymme för den produktionsacceptabel variabilitet som skulle vara lägre än kritiska applikationer.

Hydraulsystemspecifikation: Tryckområde och kontrollprecision

Hydraulsystemet är prestandahjärtat i alla höghastighetsrälsbromsklosspressmaskiner, och dess specifikation är det första utvärderingskriteriet för alla seriösa köpare. Den maximala presskraften måste vara tillräcklig för de största formkonfigurationerna som används i produktionen, med tillräcklig marginal för att bibehålla tryckkonsistens eftersom formslitage och blandningsvariabilitet introducerar mindre motståndsvariationer över produktionskörningar. För produktion av höghastighetsrälsbromsbelägg är presskrafter i intervallet 1 000 till 4 000 kilonewton typiska, beroende på formstorlek och antalet hålrum som pressas samtidigt.

Precision för tryckkontroll är lika viktig. Hydraulsystemet måste kunna bygga upp trycket med en kontrollerad hastighet och undvika de tryckspikar som orsakar sammansatt flamma och dimensionsinkonsekvens och bibehålla börvärdestrycket med minimal avvikelse under uppehållsfasen. Högkvalitativa höghastighetspressmaskiner för rälsbromsbelägg använder slutna hydrauliska styrsystem med servoventiler eller proportionella ventiler som svarar på återkoppling från trycksensorer i realtid, och bibehåller tryckstabiliteten inom en till två procent av börvärdet. Denna nivå av kontrollprecision är väsentlig för att producera bromsbelägg med den enhetliga densiteten och dimensionsnoggrannheten som specifikationer för höghastighetsräls kräver.

Temperaturkontrollsystem: Enhetlighet över plattan

Tillverkning av höghastighetsrälsbromsbelägg använder varmpressgjutning, där friktionsmaterialblandningen pressas vid förhöjd temperatur, vanligtvis i intervallet 150 till 200 grader Celsius, för att initiera härdplasthärdningen som ger den färdiga belägget dess mekaniska styrka och slitstyrka. Kvaliteten på temperaturkontrollsystemet i en pressmaskin för höghastighetståg för bromsbelägg är därför lika kritisk som kvaliteten på det hydrauliska systemet, eftersom ojämn temperatur över valsens yta skapar differentiell härdning som resulterar i densitets- och hårdhetsgradienter i den färdiga bromsbelägget.

Höghastighetspressmaskiner för rälsbromsbelägg använder elektriskt uppvärmda plattor med flera oberoende kontrollerade uppvärmningszoner fördelade över tryckplattans yta, kombinerat med termoelement med hög noggrannhet vid flera mätpunkter och PID-kontrollslingor som aktivt hanterar temperaturlikformighet. Målet är en temperaturlikformighetsspecifikation på plus eller minus tre till fem grader Celsius över hela valsytan under driftförhållanden, en prestandanivå som kräver noggrann värmeelementdesign, exakt värmeisolering av valsenheten och ett kontrollsystem som kan kompensera för värmeförlusterna som uppstår vid valsens kanter och formkontaktytor.

Ramstyvhet och styrsystemprecision

Den strukturella ramen för en höghastighetsrälsbromsbeläggspressmaskin måste överföra den fulla nominella hydrauliska kraften till formen med försumbar avböjning, och bibehålla parallell plattinriktning under miljontals presscykler. Ramnedböjning under belastning är en direkt källa till tryckojämnhet om pressplattorna lutar även en del under belastning, tryckfördelningen över formytan blir ojämn, med en sida eller hörn av formen som får högre tryck än den andra. Vid produktion av höghastighetsbromsbelägg på räls, där specifikationerna för densitetslikformighet är särskilt snäva, är till och med små mängder platta lutning oacceptabla.

Styrpelarsystemet fyra precisionsbearbetade pelare i pressens hörn, med brons- eller kompositstyrbussningar i den rörliga valsen är den mekaniska mekanismen som upprätthåller pressens parallellitet genom pressslaget. Kolumndiameter, ythårdhetsspecifikation och smörjsystemet som upprätthåller styrgränssnittet bestämmer alla hur väl valsens parallellitet bibehålls när maskinen ackumulerar driftscykler. En välspecificerad höghastighetsrälsbromsbeläggspressmaskin kommer att behålla sin ursprungliga platta parallellitetsspecifikation under många miljoner cykler med planerat underhåll, snarare än att försämras progressivt när styrslitage ackumuleras.

Styrsystem och processdatahantering

Styrsystemet för en modern pressmaskin för höghastighetståg för bromsbelägg är en sofistikerad programmerbar automationsplattform som hanterar varje aspekt av presscykeln, övervakar processparametrar mot specificerade gränser, genererar larm när avvikelser uppstår och loggar fullständiga processposter för varje producerad del. PLC-baserade styrplattformar med intuitiva pekskärmsgränssnitt tillåter operatörer att ta fram produktspecifika pressprogram, övervaka processdata i realtid under presscykeln och granska historiska produktionsdata för kvalitetsanalysändamål.

Ningbo Delidong Machinery Technology Co., Ltd. , erkänd bland Kina höghastighetståg bromsbelägg pressmaskin tillverkare för sin avancerade ingenjörskapacitet, integrerar sofistikerade kontroll- och datahanteringssystem i sina pressmaskiner, vilket stöder de processspårbarhet och kvalitetsdokumentationskrav som leverantörskedjor för höghastighetstågkomponenter kräver. Företagets erkännande som ett nationellt högteknologiskt företag återspeglar djupet av kontrollsystem och automationsteknik som är inbäddad i dess produktsortiment.

Enhetlig densitet är det enskilt viktigaste kvalitetsattributet hos en höghastighetsrälsbromsbelägg, eftersom det är den fysiska egenskapen från vilken alla andra prestandaegenskaper friktionskoefficientstabilitet, slitagekonsistens, tryckhållfasthet och termisk stabilitet slutligen härrör. En bromsbelägg med densitetsvariation över dess tjocklek eller över dess yta kommer att uppvisa variation i alla dessa prestandaegenskaper, vilket gör dess beteende under drift svårt att förutsäga och potentiellt osäkert under extrema förhållanden med nödbromsning från hög hastighet. Den tekniska utmaningen för en pressmaskin för höghastighetståg med bromsbelägg är att omvandla pressens hydrauliska kraft till ett verkligt enhetligt tryckspänningsfält genom hela materialblandningen i formen, en utmaning som involverar noggrann hantering av tryck, temperatur, materialflöde och formdesign samtidigt.

Mekaniken för densitetsvariation vid formpressning

Densitetsvariation i kompressionsgjutna bromsbelägg härrör från två grundläggande källor: ojämn tryckfördelning vid formytan och ojämn temperaturfördelning över formen som gör att materialblandningen når sin flödes- och härdningstemperatur vid olika tidpunkter i olika områden. Båda källorna till densitetsvariation kan åtgärdas genom pressmaskinsdesign, men de kräver olika tekniska lösningar som måste implementeras samtidigt för att uppnå den enhetliga densitet som höghastighetsjärnvägsspecifikationer kräver.

Ojämnhet i trycket vid formytan orsakas av plattavböjning under belastning, felinriktning av styrpelaren och den inneboende tryckgradienten som utvecklas i materialblandningar när de flyter in i formhåligheten under pressfasen. När pressen stängs och blandningen börjar rinna, utvecklar områden av formen som fylls först högre lokalt tryck än områden som fyller senare, ett fenomen som drivs av blandningens viskösa flödesmotstånd och formhålighetens geometri. Att hantera denna flödesdrivna tryckgradient kräver en kombination av optimerad formdesign och kontrollerad presshastighet som gör att blandningen kan distribueras helt innan trycket byggs upp till sitt slutvärde.

Servohydraulisk styrning och tryckprofiloptimering

Avancerat höghastighetsrälsbromsklosspressmaskiner använd servohydraulsystem där en servomotor driver en hydraulisk pump med variabelt deplacement snarare än konventionella pumpsystem med fast deplacement. Servohydrauliksystem erbjuder betydligt bättre tryckkontrollprecision och svarshastighet än konventionella system, eftersom pumpens uteffekt kan varieras kontinuerligt och snabbt som svar på återkoppling från trycksensorer vid formytan. Denna förmåga gör att presshastigheten och tryckuppbyggnadshastigheten kan kontrolleras med en precision som säkerställer att blandningen flyter jämnt för att fylla formhåligheten innan betydande härdning påbörjas, vilket minimerar de flödesdrivna tryckgradienterna som orsakar densitetsvariationer.

Pressningsprogrammet i en servostyrd höghastighetsrälsbromsbeläggspressmaskin inkluderar vanligtvis en långsam-stängningsfas i början av presscykeln där plattan närmar sig formen med en kontrollerad låg hastighet för att tillåta massan att börja distribueras under lätt tryck följt av en kontrollerad tryckuppbyggnadsfas och sedan en högtrycksuppehållsfas där massan härdar under maximalt tryck. Denna optimerade tryckprofil, utförd med servoprecision, är ett av de mest effektiva verktygen för att uppnå enhetlig densitet i komplexa formgeometrier.

Densitetslikformighetsfaktorer: Jämförelsetabell

Följande tabell sammanfattar de viktigaste faktorerna som påverkar densitetslikformighet i höghastighetsrälsbromsbeläggspressmaskinsproduktion, med anteckningar om de tekniska mekanismerna som är involverade och designfunktionerna som adresserar varje faktor.

Tillverkningen av höghållfasta, slitstarka bromsbelägg för höghastighetståg är inte bara en fråga om att pressa rätt material med tillräcklig kraft, det är resultatet av en exakt kontrollerad tillverkningsprocess där varje parameter i presscykeln bidrar till utvecklingen av de mikrostrukturella och mekaniska egenskaperna som definierar bromsbeläggens prestanda. Att förstå hur en pressmaskin för höghastighetsrälsbromsbelägg bidrar till att uppnå den nödvändiga styrkan och slitstyrkan hjälper tillverkare att förstå varför processkontrollprecision är så direkt kopplad till produktens prestandaresultat.

Förhållandet mellan tryckande parametrar och materialegenskaper

De mekaniska egenskaperna hos ett härdplastbundet friktionsmaterial, klassen av material som används i de flesta höghastighetsrälsbromsbelägg, utvecklas under varmpressningsprocessen eftersom det härdplastbindemedlet genomgår tvärbindning under den kombinerade effekten av värme och tryck. Graden av härdning som uppnås under pressning bestämmer hårdheten, tryckhållfastheten och termisk stabilitet hos den färdiga dynan, medan densiteten som uppnås under pressningen bestämmer dess slitstyrka och friktionskoefficientstabilitet under ihållande bromsbelastningar.

Underhärdning som är ett resultat av otillräcklig presstemperatur, för kort uppehållstid eller otillräckligt tryck ger en bromsbelägg med lägre styrka och hårdhet än den specificerade som är mer mottaglig för ytglasning och utmattningssprickor under upprepade bromscykler med hög energi. Överhärdning från för hög temperatur eller förlängd uppehållstid kan orsaka hartsnedbrytning och porositet som minskar både styrka och slitstyrka. Det optimala pressfönstret, kombinationen av temperatur, tryck och tid som ger helt härdade belägg med maximal densitet utan försämring, är smalt, och att hålla processen inom detta fönster kräver konsekvent precisionstemperatur- och tryckkontroll som kvalitetsbromsklosspressmaskiner för höghastighetståg ger.

Optimerad formningsprocess för friktionsmaterialblandning

Formningsprocessen för bromsbeläggsfriktionsblandning för höghastighetsjärn involverar mer än enkel kompression. När pressen stängs och trycket byggs upp genomgår blandningen en komplex sekvens av fysiska förändringar: lösa pulverpartiklar pressas ihop och börjar flöda, instängd luft stöts ut genom formventiler, det härdbara hartset mjuknar och börjar väta förstärkningsfibern och fyllmedelspartiklarna, och slutligen tvärbinds hartset när härdningstemperaturen uppnås. Vart och ett av dessa steg kräver specifika processförhållanden kontrollerad presshastighet under komprimering, adekvat ventileringsgeometri, tillräcklig fluiditet vid flödessteget och bibehållet tryck och temperatur genom härdningssteget som måste konstrueras i både formkonstruktionen och presscykelprogrammet.

A höghastighetsräls bromsbeläggpressmaskin med en fullt programmerbar pressprofil gör det möjligt för processingenjören att definiera distinkta villkor för varje steg i denna sekvens: en långsam-stängningsfas för initial packning, en kontrollerad tryckramp för flödesfasen, maximalt trycktillämpning för härdning och en kontrollerad dekompressionshastighet för att förhindra delaminering eller återfjädring i den härdade delen. Denna nivå av processkontrollkapacitet är det som skiljer en höghastighetsrälsbromsbeläggspressmaskin konstruerad för applikationen från en generisk pressmaskin som råkar vara fysiskt kapabel att generera den kraft som krävs.

Värmebehandling efter press och dess roll i slutliga egenskaper

I vissa tillverkningsprocesser för höghastighetsrälsbromsbelägg följs den primära pressningsoperationen av en efterpressningsvärmebehandling även kallad efterhärdning eller anlöpning där de pressade beläggen hålls vid förhöjd temperatur i en ugn under en definierad period för att fullborda tvärbindningsreaktionen och lindra inre spänningar som införs under pressningen. Detta efterhärdningssteg förlänger den effektiva härdningstiden utöver vad som är praktiskt inom själva presscykeln, vilket gör att en högre grad av härdning kan uppnås än enbart varmpressning kan ge inom ekonomiskt lönsamma cykeltider.

Höghastighetsrälsbromsbeläggspressmaskinens roll för att möjliggöra effektiv efterhärdning börjar under själva pressningsoperationen: en dyna som går in i efterhärdningsugnen med jämn densitet, fullständig ytkonsolidering och tillräcklig förhärdning från varmpressningssteget kommer att utveckla mer enhetliga och fullständiga slutliga egenskaper från efterhärdningsbehandlingen än en dyna med densitetsvariation eller otillräcklig förhärdningsoperation. Processkvalitet i pressen är därför förutsättningen för processkvalitet i det efterföljande värmebehandlingssteget.

Kvalitetsverifiering och spårbarhet vid tillverkning av höghållfasta dynor

Att säkerställa att varje höghastighetsrälsbromsbelägg som produceras uppfyller kraven på styrka och slitstyrka i dess specifikation kräver inte bara processkontroll under produktionen utan systematisk kvalitetsverifiering på flera punkter, inkommande materialinspektion, mått- och viktkontroller under processen, samt mekaniska tester av färdiga delar kombinerat med ett spårbarhetssystem som kopplar varje testad belägg under vilken den tillverkades i den specifika processparametrarna.

Ningbo Delidong Machinery Technology Co., Ltd. designar sina pressmaskiner med integrerad dataloggning och spårbarhetsstöd som standardfunktioner, inte valfria tillägg som återspeglar företagets förståelse av att processdatahantering är en integrerad del av kvalitetssystemet för järnvägssäkerhetskritiska komponenter, som en professionell fabrik för höghastighetsbromsklosspressmaskin som levererar till både inhemska och internationella tillverkare av järnvägskomponenter. Delidongs långsiktiga partnerskap med stora tillverkare av bromskomponenter och dess starka branschrykte, uppbackad av dess rådsmedlemskap i China Friction Material Association, återspeglar meritlistan för dess utrustning i verkliga höghastighetsjärnvägsproduktionsmiljöer. För tillverkare som letar efter en höghastighetspressmaskin för rälsbromsbelägg som levererar både den tekniska prestanda som krävs för att producera belägg som uppfyller de mest krävande järnvägssäkerhetsstandarderna och den produktionseffektivitet som krävs för att förbli konkurrenskraftig på globala marknader, representerar Delidong Machinerys kombination av ingenjörsförmåga, tillverkningskvalitet och omfattande eftermarknadssupport en övertygande och beprövad lösning.
